控膠系統部分:50ML儲料罐+厭氧膠專用膠閥+針頭。專為50ml膠水包裝設計,可直接使用原包裝,減少添膠過程中產生的浪費;根據不同的膠水特性可搭載不同的天豪專用膠閥,能夠輕松解決使用過程中膠水易堵的現象,涂膠均勻不溢膠,可節省膠水30%以上;
設備功能部分:專門針對微小螺絲設計的真空吸料輔助裝置,完美的解決了產品從夾具內掉落現象,精密絲桿傳動,保證了微小螺絲涂膠不均勻的問題,雙驅動設計,確保旋轉同心度和防止產品打滑。
產品介紹 涂膠效果 |
![]() |
產品視頻 |
產品介紹 | |

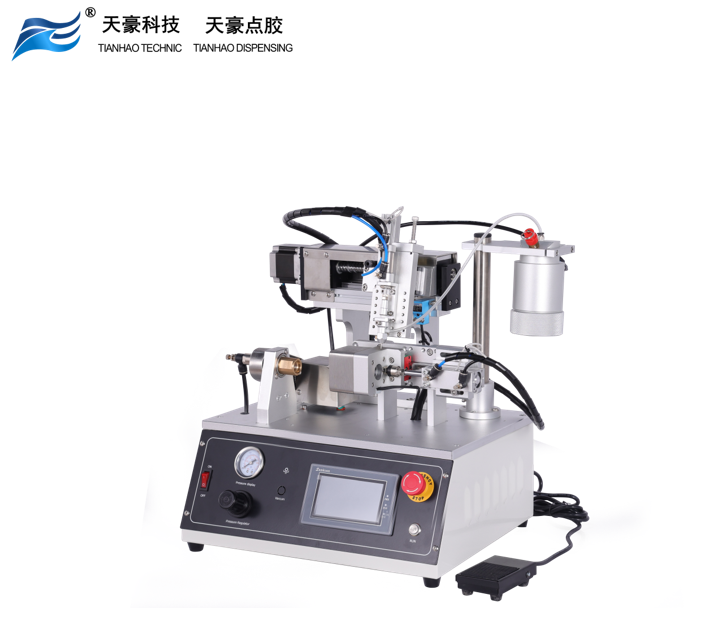

1.本機專門針對M1-M45的各種平頭、蘑菇頭、內六角等微小螺絲而開發設計; 2.高靈敏度的真空吸料裝置,有效解決了產品在夾具內掉落而導致無法加工的現象; 3.配備不銹鋼滑道,可實現自動下料,解決了小螺絲涂好膠后取料不方便的問題; 4.采用精密絲桿驅動涂膠裝置,涂膠均勻,加工速度快; 5.頂料裝置也配備與旋轉軸同步電機,雙驅動設計,即使再小的螺絲也不會在轉動時打滑,出膠嘴的移動通過馬達控制; 6.獨特的教導功能,只需寫入牙距、起始位置、涂膠圈數就可實現精準涂膠; 7.所有加工參數直接通過觸摸屏設定、功能強大、操作簡便; 8.具有外部通訊功能,可與其他設備對接; 9.設備吐膠均勻、無拉絲、滴膠、漏膠現象; 10.可根據工件牙距大小搭配不同口徑的涂膠針頭,以達到完美的涂膠效果。 | |
應用范圍 | |
適應產品:M1-M45的各種小螺絲; 適應膠水:50ML專用包裝的厭氧膠、管螺紋膠等。 | |
技術參數 | |
規格型號 | TH-960L3 |
適應長度 | ≤150mm |
適應規格 | M1-M45 |
涂抹效率 | 0.3-0.5S/圈 |
啟動方式 | 面板按鍵/腳踏開關/觸屏軟鍵 |
吸料方式 | 真空吸附 |
控制方式 | PLC+觸摸屏4.3寸 |
控制軟件 | 天豪螺紋涂膠機專用軟件2.2版 |
驅動方式 | 專用步進電機3套 |
IO通訊 | 1 Inputs / 1 Outputs |
輸入氣源 | 0.5-0.7mpa/cm2 |
輸入電源 | AC220V/110V±10%(通用) |
工作溫度 | 0-40℃ |
工作濕度 | 40-60% |
設備功率 | ≤120W |
外形尺寸 | 460*370*400mm(長*寬*高) |
本體重量 | 約19.5KG |
產品優勢 機器特色 |
![]() | 擁有自主創新產品,專為螺紋涂膠而設計 | ![]() | 旋轉軸采用雙驅動設計,擁有更好的同心度和更大的旋轉動力 |

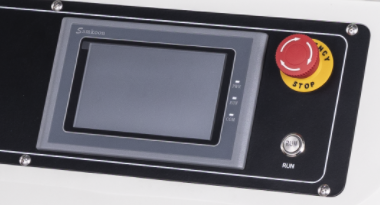

可視化觸摸屏操作面板,點膠參數設置簡便 | ![]() | 自主品牌螺紋專用厭氧膠涂膠閥,搭配機器更好的保證了出膠量的均勻性和一致性 | ![]() |
細節描述 |
![]() | ![]() | ![]() | ![]() |
機器美觀輕巧, 易于擺放 | 規范化線號標注 | 精細化焊接工藝 及防老化保護措施 | 倒角工藝,避免操作時被劃傷 |
生產工藝環節 |
![]() |
標準規范化批量生產工藝,每個電子元器件的采用都經過了2~3年的磨合測試才正式投入到生產中,以及機器7*24小時的出廠老化測試檢查,更好的保證了每臺送到客戶手上的天豪機器都是穩定可靠的產品。 |
